DN50 - DN200 BR med flänsar och manuell override

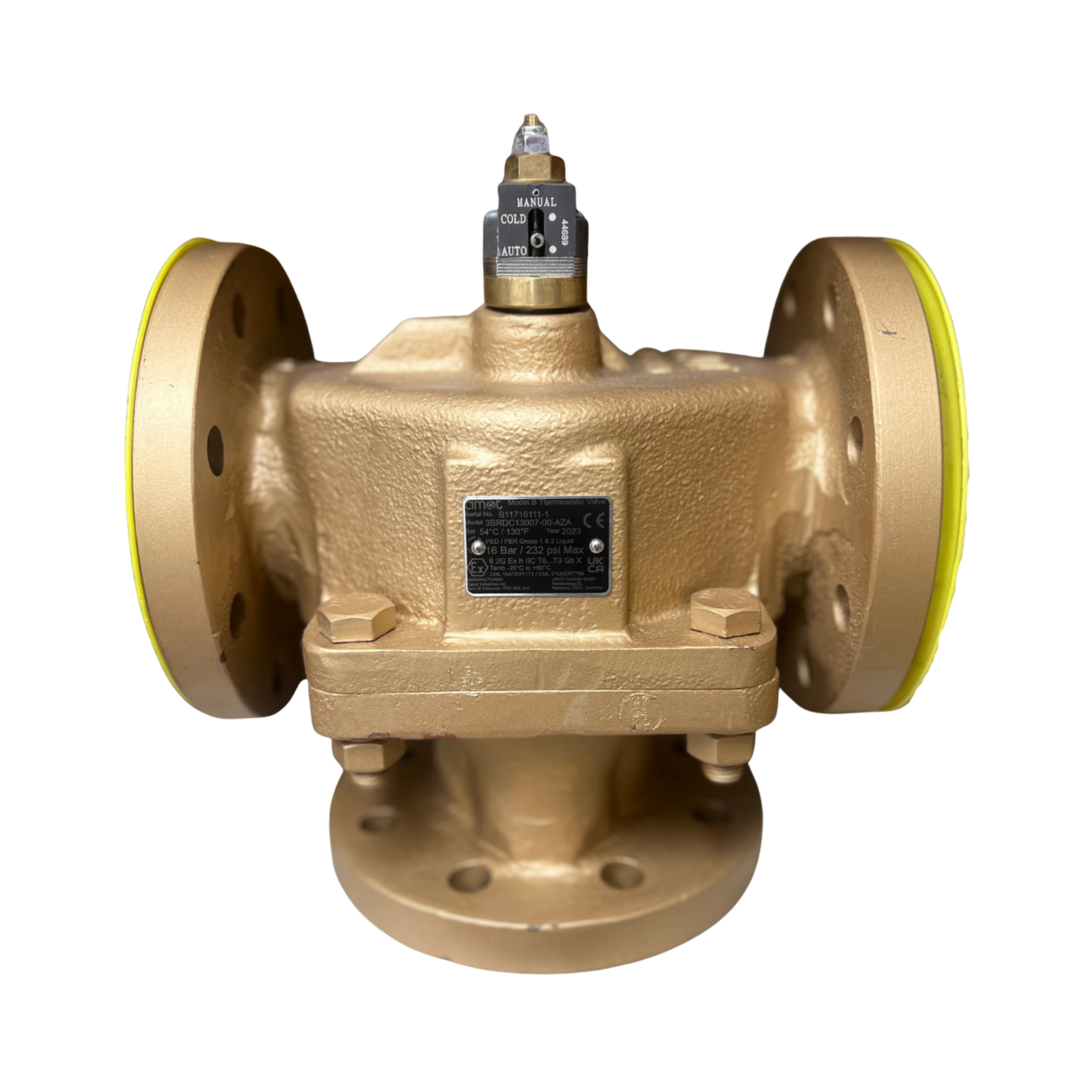

Modell BR är en 3-vägs TCV med flänsar och manuell override som kan levereras i diametrar från DN50 till DN200. Flödeshastighet från 33 m3/h till 415 m3/h. Standardversionen är avsedd för maximalt 10 bar systemtryck upp till 116 °C för färskvatten/glykol eller olja. BR kan levereras i många utformningar för många användningsområden och olika typer av kylmedel.

TCV är en direktverkande självstyrande 2- eller 3-vägs temperaturreglerventil. Regleringen sker automatiskt beroende på temperaturen på den vätska som strömmar genom ventilen.

Storlekar

Tabellen nedan visar tillgängliga storlekar i tum och mm, samt tryckfall i mbar för olika flödeshastigheter i m3/h.

Flänsar:

En1092: PN6, PN10 och PN16.
ASME: 125, 150, 300 och 600 lb.
JIS: 5 och 10K.

Max arbetstryck är 10 bar, om annat ej anges, oberoende av flänstyp.

Elementtyper och tätningsmaterial

Standardkonfiguration för vatten/glykol samt olja. Spec tillgänglig på lager för snabb leverans: PN10-PN16 Flat face, max 10 BAR, T-KONFIG, GJUTJÄRN, STD-ELEMENT OCH NITRILTÄTNINGAR, MAN. OVERRIDE. Med inställda temperaturer enligt tabell.
