Ställdon

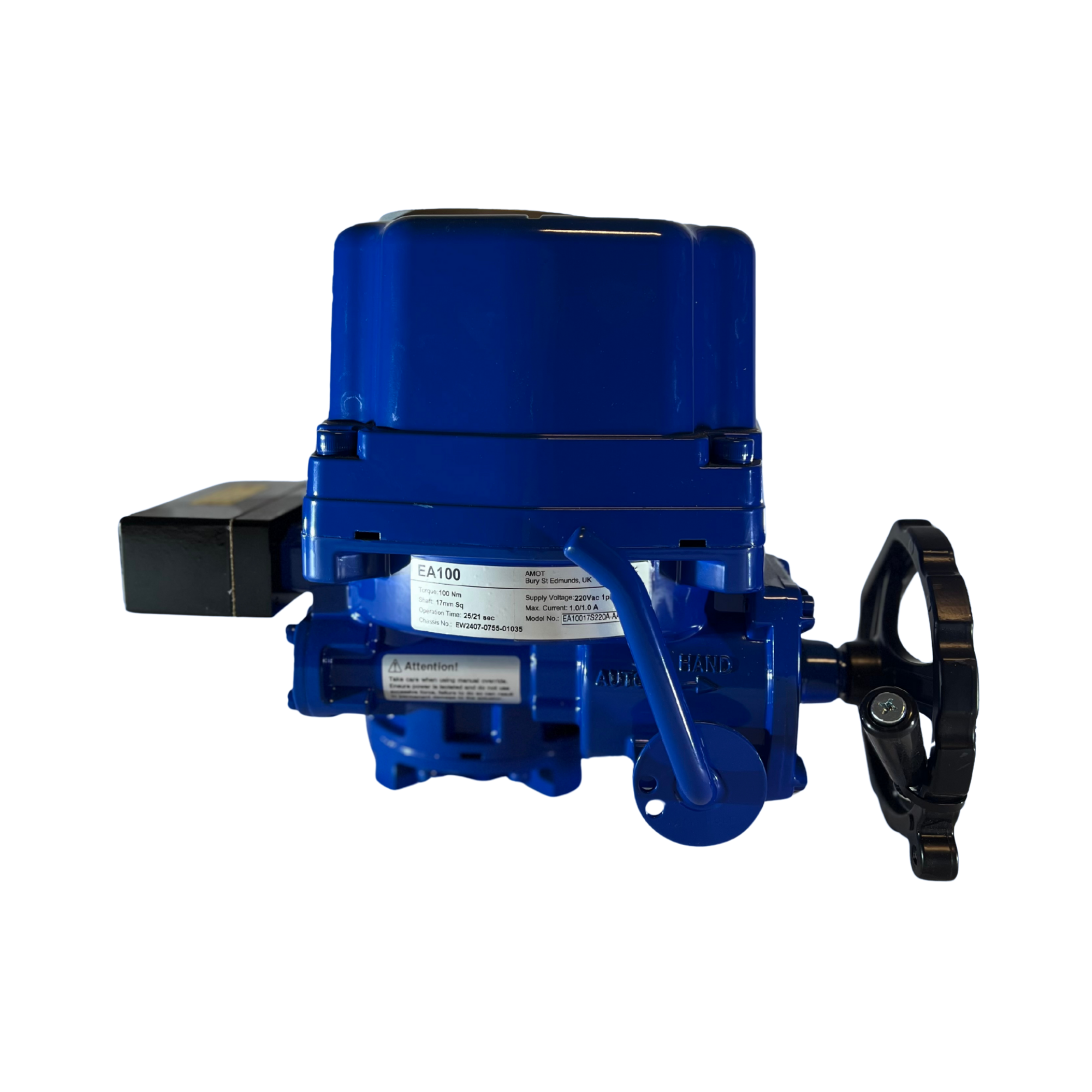

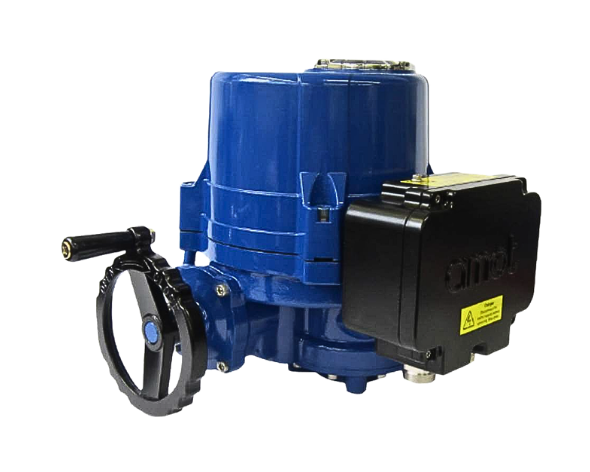

EA100-ställdon med eller utan positioner är den vi främst rekommenderar. Den tål vibrationer och kan monteras i alla positioner, inklusive med ställdon pekande nedåt. Läs mer om EA100 (länk till EA100). Vi kan leverera G-ventiler med aktuatorer som uppfyller alla krav, inklusive:
- Driftsvoltage och styresignal, inklusive buskommunikation.
- Extra vibrationsbeständig, samt tolerans för stötar.
- Elektrisk eller mekanisk säkerhet.
- Explosionssäker.
- Speciell ytbehandling, inkl. NORSOK.
Dimensioner
Se datablad sida 7 för dimensioner per ventilstorlek. Se datablad
Styrsystem
Helt programmerbart PID-baserat styrsystem som ger enkel systemkonfiguration. Universella ingångar; RTD, termoelement eller standard 4-20mA signal ger maximal designflexibilitet. Kan betjänas i manuell läge, enkelt underhåll och uppsättning. Läs mer om styrsystemet
Om modellkoder
Sida 20 i databladet visar hur modellkoden är uppbyggd. Nedan är exempel på modellkoder för standardversionen.
Modellkoder för standard GG (EA100 utan positioner)
Specifikation; PN10-16, RF, MAX 10 BAR, DUCTILE, MODE 32, 230VAC EL ACT SWITCHED LIVE, MAN.O.RIDE.
Spec; PN10-16, RF, MAX 10 BAR, DUCTILE, MODE 32, 230VAC EL ACT SWITCHED LIVE, MAN.O.RIDE.
- 02GGHDBS32FBAAA-AA
- 02.5GGHDBS32FBAAA-AA
- 03GGSDBS32FBAAA-AA
- 03GGHDBS32FBAAA-AA
- 04GGSDBS32FBAAA-AA
- 04GGHDBS32FBAAA-AA
- 05GGSDBS32FBAAA-AA
- 06GGSDBS32FBAAA-AA
- 06GGHDBS32FBAAA-AA
- 08GGSDBS32FBAAA-AA
- 08GGHDBS32FBAAA-AA
- 10GGSDBS32FBAAA-AA
Modellkoder för standard GG (EA100 med positioner)
Spec; PN10-16, RF, MAX 10 BAR, DUCTILE, MODE 32, 230VAC EL ACT POSTIONER 4-20mA IN-OUT, MODULATING, MAN.O.RIDE.
- 02GGHDBS32FBBCA-AA
- 02.5GGHDBS32FBBCA-AA
- 03GGSDBS32FBBCA-AA
- 03GGHDBS32FBBCA-AA
- 04GGSDBS32FBBCA-AA
- 04GGHDBS32FBBCA-AA
- 05GGSDBS32FBBCA-AA
- 06GGSDBS32FBBCA-AA
- 06GGHDBS32FBBCA-AA
- 08GGSDBS32FBBCA-AA
- 08GGHDBS32FBBCA-AA
- 10GGSDBS32FBBCA-AA
GG - standard design
GG-ventilerna är 3-vägs ACV: temperaturreglerventiler som består av en kraftfull vridventil och antingen ett EL- eller PNEU-ställdon med kvartsvarv.
GG-modellen är AMOT:s senaste och modernaste modell som med tiden kommer att ersätta alla äldre modeller, som GEF och GPD. GG-standardutförandet är avsett för kylvätskor i form av färskvatten/glykol eller olja, för systemtryck upp till 10 bar, maxtemperatur 100 ﹾC och maxflöde 770 m3/h. Se modell GEF/GPD för flöde > 770 m3/h.
- Stort urval av storlekar och material.
- Flexibel portkonfigurering.
- Kan monteras i valfri riktning, inklusive med ställdonet vänt nedåt.
- Stort flöde, lågt tryckfall.
- Liten fysisk storlek.
Storlekar
Tabellen nedan visar tillgängliga storlekar i tum och mm, samt tryckfall i mbar för olika stora flöden i m3/h. AMOT-G-ventiler är utformade för att ge minsta möjliga tryckfall. Den normala rekommendationen vid beräkning av storlek på ventilerna är att välja ett tryckfall mellan 25-300 mbar. Den normala rekommendationen för saltvatten i bronsventiler är ett maximalt tryckfall på 100 mbar. Se datablad för tryckfallsvärden för olja och andra vätskor med högre viskositet.
Flänsar
En1092: PN6, PN10 och PN16.
ASME: 125, 150, 300 och 600 lb.
JIS: 5 och 10K.
Max arbetstryck är 10 bar, om annat ej anges, oberoende av flänstyp.
Se datablad fôr fullständig information
